特点
● BACnet MS/TP 通信协议
● 驱动器与墙装面板连接仅需2根线缆，且无极性
● 三速风机控制
● 两管制/四管制控制
● SPDT继电器输出，支持弹簧复位和非弹簧复位执行器
● 32位 ARM处理器
● 电源和通信状态LED指示灯
● 驱动器支持DIN导轨安装和面板安装
● 驱动器为可插拔端子，方便接线
● 高亮蓝色/白色背光
● 超大LCD显示
● 内置温度传感器，也可外接温度传感器
● CPH（定时循环）功能
● 室温显示补偿
● 摄氏或华氏温度显示
● 断电时，用户设置自动保存
● 可设定锁定（解锁）部分或全部按键
● 加热温度上限和制冷温度下限可自行设置，实现节能
技术参数
驱动器
网络 BACnet MS/TP
额定电压 230Vac, 50/60Hz
功耗 <4.5VA (连接墙装面板)
外部传感器类型 NTC20K
风机控制输出 4(3) A @ 220 Vac
阀控制输出 2(1) A @ 220 Vac
电路保护保险 250V 6.3A
工作环境温度 0 ~ 49℃ (32 to 120℃)
运输环境温度 -29 ~ 55℃(-20 to 130℃)
监测范围 参见墙装面板相关手册
生命周期 10,000 次
湿度 5 ~ 95 %
IP 等级 IP00 （ 无端子盖）
IP20 （ 有端子盖）
认证 BTL, CE,C-Tick

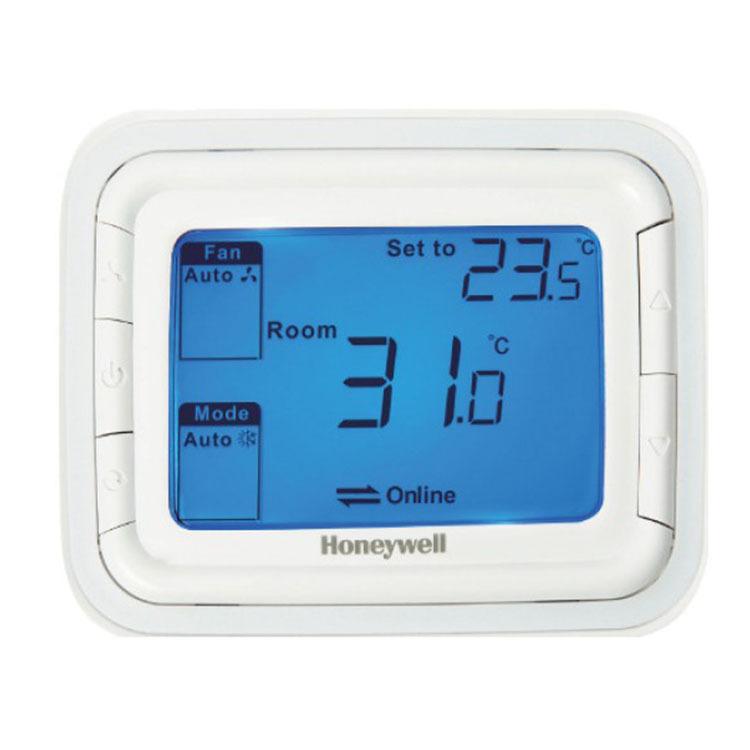

墙装面板
电源 通信线供电
控制算法 PI, 开/关 输出
控制精度 ± 1℃@ 21℃
设置点温度范围 10 ~ 32℃（ HT9610P0100）
5 ~ 35℃（ HT9610P0200）
温度显示范围 0 ~ 37℃
安装 面板安装
86×86 mm接线盒
保护等级 IP20
工作环境温度 0 ~ 49℃(32～120℃)
运输温度 -29 ~ 55℃(-20～130℃)
湿度 5 ~ 90 %
