规格:
输入
输入类型： 热电偶、RTD、热敏电阻、模拟电压、模拟电流
电流输入： 4 到 20 mA，0 到 24 mA，可扩展
电压输入： -100 到 100 mV，-1 到 1 V，-10 到 10 Vdc，可扩展
热电偶输入 (ITS 90)： K、J、T、E、R、S、B、C、N 型
RTD 输入 (ITS 90)： 100/500/1000 Ω 铂传感器，2、3 或 4 线；0.00385、0.00392（仅适用于 100 Ω ）或 0.003916（仅适用于 100 Ω）曲线
热敏电阻输入： 2252 Ω、5K Ω、10K Ω
配置： 差分
极性： 双极
分辨率： 0.1°温度；10 µV 过程
输入阻抗：
过程电压： ±100 mV 为 10M Ω，其他电压范围下为 1M Ω
过程电流： 5 Ω
热电偶： 最大 10K Ω
温度稳定性：
RTD： 0.04°C/°C
热电偶在 25°C (77°F) 时： 0.05°C/°C（冷端补偿）
过程： 50 ppm/°C
模数转换： 24 位 sigma-delta (ΣΔ) 调制
读取速率： 每秒 20 个样本
数字滤波器： 编程范围： 0.05 秒（过滤器 = 1）到6.4 秒（过滤器 = 128）
CMRR： 120 dB
激励： 可选固件电压范围（无需设置跳线）：25 mA 时为 5、10、12 和 24 Vdc
设定值调节： -9999 到 +9999 计数
预热至达到额定精度的时间： 30 分钟
报警输出（可选）
SPDT 继电器： 单刀双掷机械式继电器，3 A（电阻负载）时为 250 Vac或 30 Vdc
通讯（标配 USB, 可选串行和以太网）
连接方式：
USB： 微型母 USB
以太网： 标准 RJ45
串行： 螺钉接线端
USB： USB 2.0 主机或设备
以太网标准合规性： IEEE 802.3 10/100 Base-T 自动切换、TCP/IP、ARP、HTTPGET
串行： 可选软件范围：RS232 或 RS485；编程范围：1200 到 115.2 K 波特
协议： Omega ASCII、Modbus®ASCII/RTU
隔离
认证： UL、cUL、CE
电源与输入／输出： 每分钟测试 2300 Vac；每分钟测试 1500 Vac （低压/电源选项）
电源与继电器/SSR 输出： 每分钟测试 2300 Vac
继电器/SSR 与继电器/SSR 输出： 每分钟测试 2300 Vac
RS232/RS485 与输入／输出： 每分钟测试 500 Vac
常规

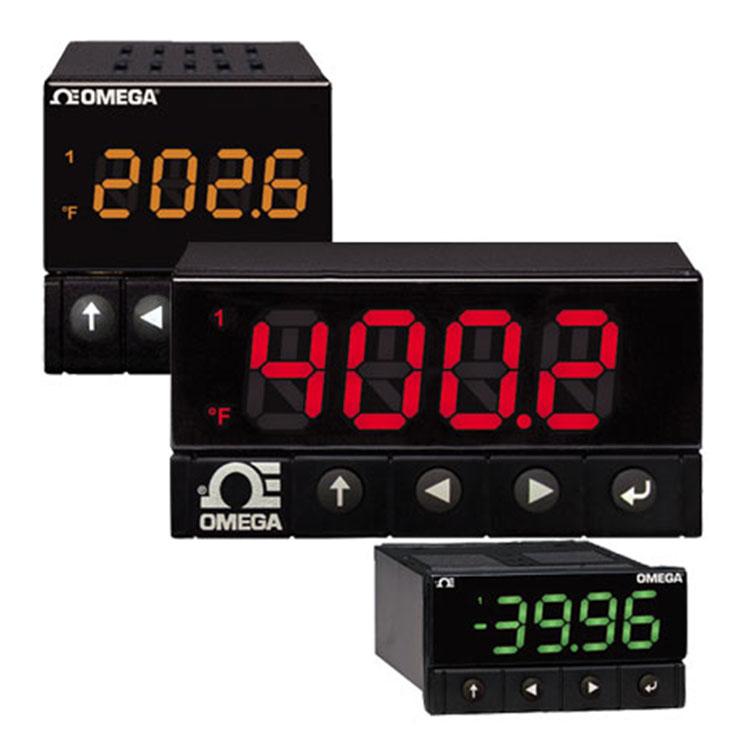

显示屏： 4 位 9 段 LED
DP32Pt、DP16Pt： 10.2 mm (0.40″)
DP8Pt： 21 mm (0.83″)
外形尺寸：
DP8Pt 系列： 48（高）x 96（宽）x 127 mm（厚）
(1.89 x 3.78 x 5″)
DP16Pt 系列： 48（高）x 48（宽）x 127 mm（厚）
(1.89 x 1.89 x 5″)
DP32Pt 系列： 25.4（高）x 48（宽）x 127 mm（厚）
(1.0 x 1.89 x 5″)
面板开孔：
DP8Pt 系列： 45（高）x 92 mm（宽）(1.772 x 3.622″)，⅛ DIN
DP16Pt 系列： 45 mm (1.772″) 方孔，1⁄16 DIN
DP32Pt 系列： 22.5（高）x 45 mm（宽）(0.886 x 1.772″)，1⁄32 DIN
环境条件： 0 到 50℃（32 到 122°F）；90% 相对湿度，无冷凝
所需的外部保险丝：
时间延迟保险丝，UL 248-14 列名： 100 mA/250 V；400 mA/250 V（低压选项）
延时，IEC 127-3 认可： 100 mA/250 V；400 mA/250 V（低压选项）
线路电压/电源： 90 到 240 Vac ±10%， 50 到 400 Hz*，110 到 375 Vdc，同等电压
最大功耗： 4 W 功率
低压/电源选项：
外部电源必须获得安全机构核准；
使用 24 Vac 电源可向控制器安全供电，但这种情况无 CE／UL 认证可供索取
DP8Pt、DP16Pt、DP32Pt 型号： 12 到 36 Vdc，3 W 功率
保护等级：
DP32Pt、DP16Pt 型号： NEMA 4X (IP65) 级前盖
DP8Pt 型号： NEMA 1 级前盖
重量：
DP8Pt 系列： 295 g (0.65 lb)
DP16Pt 系列： 159 g (0.35 lb)
DP32Pt 系列： 127 g (0.28 lb)
支持输入的范围和精度
热电偶输入类型 说明 范围 精度
过程 过程电压 ±100 mV, ±1, ±10 Vdc 满量程的 0.03%
过程 过程电流 Scalable within 0 to 24 mA 满量程的 0.03%
J 铁-康铜 -210 to 1200°C (-346 to 2192°F) 0.4°C (0.7°F)
K CHROMEGA™-ALOMEGA™ -270 to -160°C (-454 to -256°F)
-160 to 1372°C (-256 to 2502°F) 1.0°C (1.8°F)
0.4°C (0.7°F)
T 铜-康铜 -270 to -190°C (-454 to -310°F)
-190 to 400°C (-310 to 752°F) 1.0°C (1.8°F)
0.4°C (0.7°F)
E CHROMEGA™-康铜 -270 to -220°C (-454 to -364°F)
-220 to 1000°C (-364 to 1832°F) 1.0°C (1.8°F)
0.4°C (0.7°F)
R Pt/13%Rh-Pt -50 to 40°C (-58 to 104°F)
40 to 1788°C (104 to 3250°F) 1.0°C (1.8°F)
0.5°C (0.9°F)
S Pt/10%Rh-Pt -50 to 100°C (-58 to 212°F)
100 to 1768°C (212 to 3214°F) 1.0°C (1.8°F)
0.5°C (0.9°F)
B 30%Rh-Pt/6%Rh-Pt 100 to 640°C (212 to 1184°F)
640 to 1820°C (1184 to 3308°F) 1.0°C (1.8°F)
0.5°C (0.9°F)
C 5%Re-W/26%Re-W 0 to 2320°C (32 to 4208°F) 0.4°C (0.7°F)
N 镍铬硅电偶合金 -250 to -100°C (-418 to -148°F)
-100 to 1300°C (-148 to 2372°F) 1.0°C (1.8°F)
0.4°C (0.7°F)
RTD Pt, 0.00385, 100 Ω, 500 Ω, 1000 Ω -200 to 850°C (-328 to 1562°F) 0.3°C (0.7°F)
RTD Pt, 0.003916, 100 Ω -200 to 660°C (-328 to 1220°F) 0.3°C (0.7°F)
RTD Pt, 0.00392, 100 Ω -200 to 660°C (-328 to 1220°F) 0.3°C (0.7°F)
热敏电阻 2252 Ω -40 to 120°C (-40 to 248°F) 0.2°C (0.35°F)
热敏电阻 5K Ω -30 to 140°C (-22 to 284°F) 0.2°C (0.35°F)
热敏电阻 10K Ω -20 to 150°C (-4 to 302°F) 0.2°C (0.35°F)
