模拟输入部分的通道采用隔离输入，能够为各通道分别设置不同的温度 （热电偶／电阻检温器）和电压。 支持11种型号热电偶、Pt100和JPt100测温电阻，以及高达50V的 电压。

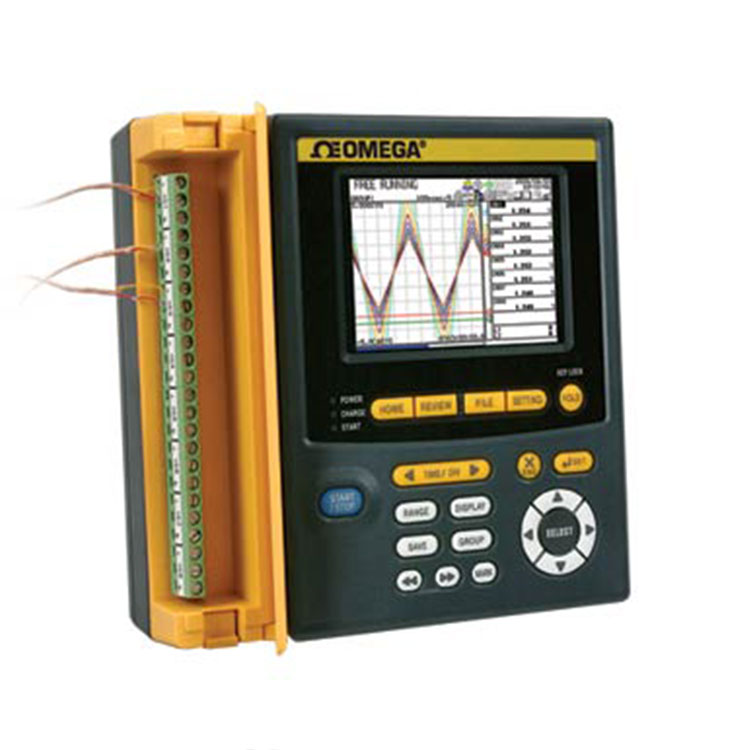

模拟输入从数据记录器左侧接线， 电源线缆和通讯线缆从右侧接线。 该设计令RDXL120系列产品成为狭小空间的最佳选择。接线容易，接线端子拆装操作简单易于取下。附带锂离子电池能够支持长达7小时的工作（常规）。配备可拆装橡胶保护套，提高产品的抗冲击性。
应用软件
Datum-LOGGER软件允许连接多达10台设备，在实时测量和从PC获取数据之后，进行数据分析和处理。
特点：
• 以最大速度1秒进行实时测量
• 缩放波形视图分析已采集数据
• 提供多种数据保存功能（选择性保存和部分保存）
标配软件
D-TOOL软件可以以波形形式显示数据并可进行CSV转换。
主要功能：
• 对测得的二进制数据进行波形显示
• 沿X/Y轴放大显示波形视图
• 显示在两点上取得的各自数据 （测量值、测量时间）和通道间计算结果（B-A）
• 复制功能（剪贴板复制）
• 转换成为CSV文件格式储存 （跳过、保存光标之间的数据）
• 文件分割
• 具有设置功能，并可创建设置文件
• 支持Windows® 2000、Windows 7 (32 bit/64 bit), Vista (32 bit), Windows XP运行环境
规格:
实时测量数据采集功能：
通讯接口： 以太网、USB、RS232、RS485
能够连接的最大设备数量： 10台设备
数据采集通道（每台设备）： 16个模拟通道、1个脉冲通道、2个逻辑通道、32个XL设备计算通道、4个Datum-LOGGER软件专用计算通道、32个通讯通道。
测量采集周期： 1、2、5、10、20和30秒；1、2、5、10、20、30分钟；1小时（如果通讯接口为RS485端口，采集周期可以根据所连设备的数量进行不同设置；如果通讯接口为以太网口并且工作站上设置的通讯接口是LAN/RS232或LAN/RS485，可设置测量周期为10秒或更长，与Datum-LOGGER软件的设置无关）
显示： 波形、数字、条形图、仪表显示
光标值显示： 显示光标A和B的每个测量值、差值、最大值、最小值和平均值
任意光标列表显示： 显示任意光标和波形图中插入的注释的列表
报警列表显示 显示已采集数据的报警列表
分析视图显示： 显示所有指定的通道、按升序或降序显示光标A和B之间差值、按升序或降序显示变化率
水平滚动： 通过水平滚动显示波形，可以显示以往已采集的数据，甚至在实时采集期间也可以显示
调整水平轴大小： 显示所有已采集数据或光标A和B之间的数据
跳跃功能： 在光标值显示、任意光标列表、报警列表显示或分析视图显示中，以所选数据的中心重新显示波形
专用计算功能（适用于实时测量）： 可以为最多4个通道设置由同一RDXL120（工作站）的测量数据、函数和操作符组成的最多16个公式
数据加载功能： PC上的RDXL120主机测量文件、Datum-LOGGER测量文件
文件处理功能：
部分储存： 保存光标A和B之间的数据
分割储存： 按指定的日期／时间间隔保存，或将文件按指定的数量分割并储存
文件分割： 对于存储在PC上的RDXL120测量数据文件和Datum-LOGGER软件测量数据文件，可以按指定的数据区间数量或指定的日期／时间间隔进行分割。
组合储存： 组合并保存Datum-LOGGER软件测量数据文件的分割子文件。
跳跃储存： 按照指定的时间间隔跳过数据
储存格式： 二进制格式（Datum-LOGGER软件专用）
报表格式储存： 将小时报表、日报表、周报表和月报表的最大值、最小值和平均值以CSV格式保存；测量数据可以添加至将要储存的CSV数据中
主机设置功能： 通过通讯的方式发送／接收设置明细，加载设置文件和保存设置文件
剪贴板复制功能： 将显示的波形图像复制到剪贴板
打印功能： 打印显示的波形图像
输入方式： 浮点不平衡输入，通道之间隔离（电阻温度检测器输入共享端子”b”）
输入数量：
XL121： 8通道
XL122、XL124： 16通道
输入类型： 热电偶、RTD（仅螺旋式）、DCV
量程和测量范围：
参考工作条件： 温度（23±2°C）、湿度（55±10%相对湿度）、电源电压（100 ~ 240 Vac）、电源频率（50/60 Hz ±1%或以下）、预热（30分钟或更长时间）、无震动等影响仪器工作的条件
参考结点补偿： 采用内部参考结点补偿
参考结点补偿精度： ±1°C
最高输入电压：
1Vdc或以下和TC电压范围： ±10 Vdc
5 Vdc或以上电压范围： ±60 Vdc
输入电阻： 约1 MΩ
最大共模电压： 30 Vac RMS(50/60 Hz)或±60 Vdc
共模抑制比：
100dB或以上（50/60 Hz）： 数字滤波器OFF（关闭）
140 dB或以上（50/60 Hz）： 数字滤波器ON（开启）
测量间隔： 5秒（8通道接线端子）／10秒（16通道接线端子）
共模抑制比50dB或以上（50/60Hz）： 数字滤波器ON（开启）
测量间隔： 5秒（8通道接线端子）／10秒（16通道接线端子）
热电偶烧毁检测： 热电偶测量期间，检测始终保持开启（ON）（仅防超温烧毁检测）（显示：”+*****”）
输入数量：
脉冲输入： 1通道
逻辑输入： 2通道
输入规格：
Lo： 0.9V以下或端子短路
Hi： 2.1V或更高，或端子开路
最高输入电压： 10 Vdc
显示单元： 3.5″ TFT彩色LCD显示器（320 x 240像素）
显示颜色：
趋势图／条形图： 16种颜色可选（红、绿、蓝、蓝紫、棕、橙、淡黄绿、淡蓝、红紫、灰、绿黄、蓝绿、深蓝、黄、橄榄、紫）
背景颜色： 白色或黑色可选（波形显示区域）
更新时间间隔： 最大约1秒（测量间隔）
测量间隔： 100毫秒（仅当使用8通道接线端子时）、200毫秒、500毫秒、1秒、2秒、5秒、10秒、20秒、30秒、1分钟、2分钟、5分钟、10分钟、20分钟、30分钟、1小时
* 脉冲输入期间采样间隔大于或等于1秒
* 如果通讯设置为LAN/RS232或LAN/RS485，采样间隔设置大于或等于10秒
内部存储器： 16 MB
外部存储介质： CF存储卡（II型）、SD卡、USB存储器（USB存储器只支持复制功能，建议仅使用Omega认可的USB存储器）
保存模式：
文件分割： 选择NO DIVISION（不分割）或DIVISION(分割）（指定DIVISION，自记录工作开始起按恒定的时间间隔划分数据并保存）
存储器已满时的操作： 选择STOP（停止），REPEAT(重复）或DELETE（删除）
