电源
功率消耗< 1 W
输入
额定电压19 … 30 V DC
电流19V 输入电压和265Ω 输出负载下为72mA
30 V 输入电压和265Ω 输出负载下为50 mA
输出
内部电阻≤ 238Ω
限值
电流IE：≥ 45 mA
电压UE：≥ 12 V
开路电压≥ 22.7 V
输出端额定工作电流45 mA
输出信号
这些数值针对额定工作电压有效
19 … 30 V DC.
通电/ 断电延时单次动作：300μs/50μs；周期性：5 μs/50μs
环境条件
环境温度-20 … 60 ° C (-4 … 140 ° F)
机械规格
防护等级IP20
重量约100 克
尺寸12.5 x 114 x 119 mm (0.5 x 4.5 x 4.7 in),
外壳类型A2
连接应用数据
针对爆炸危险区域
EC 型式检验证书BASEEFA 06 ATEX 0170
分组、类型、防护类型
II (1)GD [Ex ia] IIC; [Ex iaD]
[circuit(s) in zone 0/1/2/20/21/22]
I (M1) [Ex ia] I
符合性声明Pepperl+Fuchs
分组、类型、防护类型、温度等级II 3G Ex nA II T4 X
FM 认证
控制原理图16-533FM-12 (cFMus)
UL 认证
控制原理图16-533UL-12 (cULus)
IECEx 认证IECEx BAS 06.0032
认证类别[Ex ia] IIC, [Ex ia] I

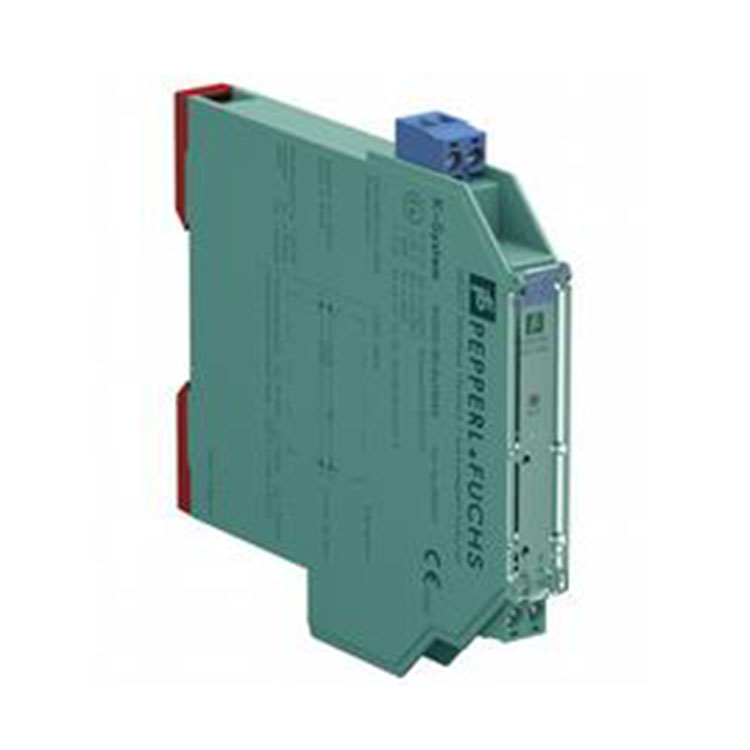

特点
• 1 通道安全栅
• 24V DC 电源
• 在12 V DC 下的限流45mA
• 外壳宽度12.5 mm
• 最高可达SIL3，符合IEC 61508 标准
功能
此安全栅产品适用于本质安全型应用。可为位于
危险区域内的电磁阀、LED 指示灯和声音警报装
置供电。
本产品采用回路供电，所以输出端处供应的能量
从输入信号获得。
输出信号具备电阻特性。因此，输出电压和电流
取决于负载和输入电压。
在满负载下，可为危险区域应用提供在12 V 电压
下45 mA 电流。
